6C9.500

PSC/PSK Tool Holder Blanks

Tool Holder Blanks for Polygonal-Shank Taper (PSK)

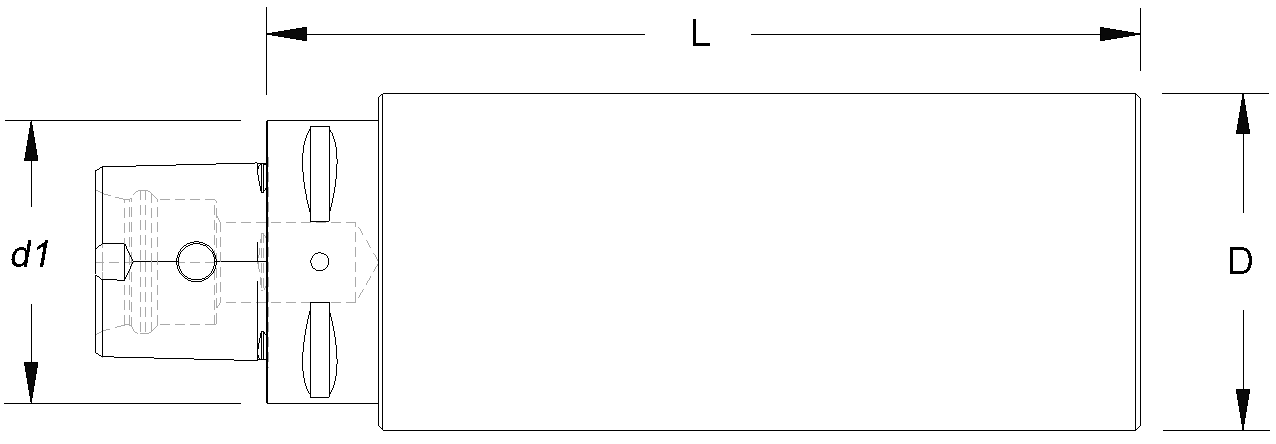

PSC/PSK Tool Holder Blanks (Click image to enlarge)
PSK (PSC) Tool Holder Blanks (Click image to enlarge)

- Contact us for other PSK sizes, diameters, lengths, and other special requirements. - Taper on standard blanks is finish hardened; blank portion not hardened.

PDF Data Sheet: PSC/PSK Tool Holder Blanks (6C9.500)

Taper L D d1 Part Number
C3 PSC/PSK32   90  32  32          6C9.503.032.090
C3 PSC/PSK32   90  60  32          6C9.503.060.090
C4 PSC/PSK40   95  40  40          6C9.504.040.095
C4 PSC/PSK40   120  40  40          6C9.504.040.120
C4 PSC/PSK40   165  60  40          6C9.504.060.165
C4 PSC/PSK40   75  80  40          6C9.504.080.075
C4 PSC/PSK40   120  80  40          6C9.504.080.120
C4 PSC/PSK40   85  100  40          6C9.504.100.085
C5 PSC/PSK50   150  50  50          6C9.505.050.150
C5 PSC/PSK50   175  75  50          6C9.505.075.175
C5 PSC/PSK50   150  91  50          6C9.505.091.150
C5 PSC/PSK50   90  110  50          6C9.505.110.090
C6 PSC/PSK63   180  63  63          6C9.506.063.180
C6 PSC/PSK63   195  75  63          6C9.506.075.195
C6 PSC/PSK63   85  110  63          6C9.506.110.085
C6 PSC/PSK63   180  120  63          6C9.506.120.180
C6 PSC/PSK63   95  130  63          6C9.506.130.095
C8 PSC/PSK80   200  80  80          6C9.508.080.200
C8 PSC/PSK80   160  120  80          6C9.508.120.160
C8 PSC/PSK80   90  130  80          6C9.508.130.090
C8 PSC/PSK80   200  145  80          6C9.508.145.200
PSC/PSK C3/4/5/6/8   Contact us with your requirements  Custom Size            6C9.500.SP
